Вид спереди
- (1) УАПД (устройство автоматической подачи документов)
-
Загрузите документ сюда. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
- (2) панель управления
-
Используется для изменения параметров принтера или управления им.
- (3) крышка податчика документов
- Откройте, чтобы извлечь застрявшие документы.
- (4) направляющая документа
- Настройте эту направляющую в соответствии с шириной документа, загруженного в УАПД.
- (5) дополнительный упор для бумаги
- Откройте устройство для загрузки бумаги в задний лоток.
- (6) упор для бумаги
- Откройте устройство для загрузки бумаги в задний лоток.
- (7) задний лоток
-
Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
- (8) направляющие бумаги
- Совместите с обеими сторонами стопки бумаги.
- (9) лоток для документов
- Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
- (10) отверстие для выхода документов
- Сюда отсканированные документы выводятся из УАПД.
- (11) крышка сканера
- Откройте для загрузки оригинала на стекло рабочей поверхности.
- (12) лоток приема бумаги
- Выводится бумага после печати. Откройте до начала печати.
- (13) дополнительный лоток приема бумаги
- Открывается для поддержки выходящей бумаги.

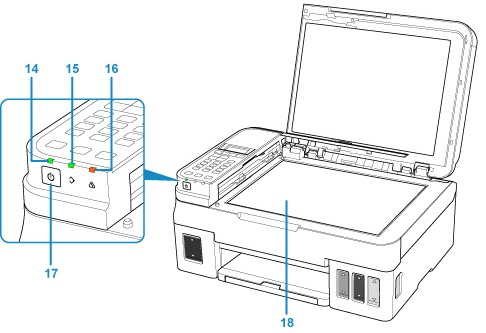

- (14) Индикатор ВКЛ (ON)
- Мигает, а затем загорается, когда включено питание.
- (15) Индикатор Память факса (FAX Memory)
-
Горит или мигает в зависимости от документа, сохраненного в памяти принтера.
- Горит:
- Напечатанный полученный документ или неотправленный документ сохраняется в памяти принтера.
- Мигает:
- Ненапечатанный полученный документ сохраняется в памяти принтера.
- (16) Индикатор Аварийный сигнал (Alarm)
- При возникновении ошибки индикатор светится или мигает.
- (17) кнопка ВКЛ (ON)
-
Отключает питание устройства. Перед включением питания убедитесь, что крышка сканера закрыта.
- (18) стекло рабочей поверхности
- Загрузите оригинал сюда.
